Tuotteen kuvaus

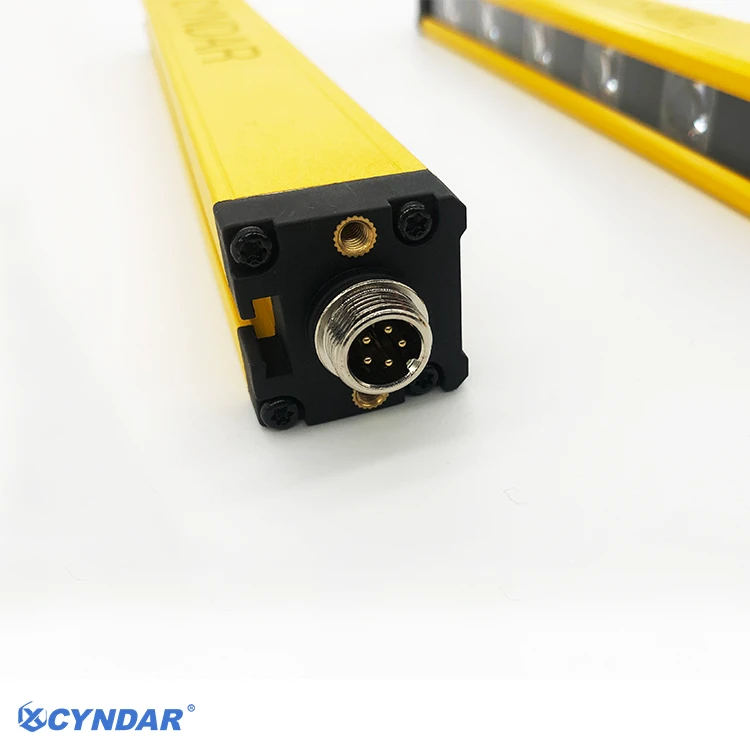

turvavaloverho	turvavaloverho
tila	CCT 08-10-70 2BB
Ominaisuudet	Optisten akselien lukumäärä	Säteen etäisyys	Suojaava korkeus	Skannausalue
Kuva
Ominaisuudet	8 palkkia	10 mm	70 mm	6m
Suojatut lähdöt (OSSD)	2 PNP NC
Liitäntäpistoke	M12 liitin
Paketti	1 vastaanotin ja 1 lähetin, ruuvikiinnitystarvikkeet, 3 metrin kaapeli
synkroninen	Linjan synkronointi

Katso lisätietoja käyttöohjeesta ja ota yhteyttä asiakaspalveluun.

Asenna Xinda CYNDAR -turvavaloverho suuren amerikkalaisen yrityksen autoleimauspajaan, joka peittää puristimen avaus- ja sulkemisalueen. Jos joudut vahingossa rajoitetulle alueelle, kone sammutetaan välittömästi, eikä jatkuvan käytön aikana tapahdu henkilövahinkoja. Vasteaika on pienempi tai yhtä suuri kuin 30 ms. Tuotu elektroniikkakomponenttilinja on varustettu valoverholla komponenttialueen suojaamiseksi, ja henkilökunta astuu sisään ja pysäyttää koneen.

Lisää tuotekuvauksia

Tuotteen nimi	Turvavaloverho
Asiaankuuluvat parametrit
Vaalea verhon muoto	Polttomenetelmä
Optinen akseliväli	10 mm	14 mm	20 mm	25 mm	30 mm	40 mm	80 mm	200 mm
Tunnistuksen tarkkuus	18 mm	22 mm	28 mm	33 mm	38 mm	48 mm	88 mm	208 mm
Valosäteiden lukumäärä	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Suojauskorkeus	Optisen akselin väli × (säteiden lukumäärä - 1)
Havaintoetäisyys	0.3~3m(A);0.3~6m(B)
Sähköiset tiedot
Virtalähteen jännite	DC12/24V
Kulutusvirta	Vähemmän tai yhtä suuri kuin 200 mA
Vastausaika	Vähemmän tai yhtä suuri kuin 15 ms
Lähtö	NPN/PNP-tyyppinen, 500 mA:n virransyöttö, alle 1,5 V:n jännitehäviö, napaisuus, oikosulkusuojaus ja ylikuormitussuoja.
Vaihtoelementit	PNP-kide tai/NPN-transistori
Ohjain	Valoverhon ohjain (AC110-220V relelähtö)
	Turvarele (DC24V relelähtö, kaksikanavainen, manuaalinen/automaattinen nollaus valittavissa)
Lähtötila	Kun kaikki optiset akselit ovat valaistuja, vastaanotin on PÄÄLLÄ (vihreä valo osoittaa tämän).
Merkkivalo	Projektori: Virran merkkivalo (punainen); Vastaanotin: Lähdön merkkivalo palaa (vihreä) / tukossa (punainen)
Mekaaniset tiedot
aallonpituus	805 milj
Valonlähde	Moduloitu infrapuna-LED
Poikkileikkausmitat-	30mm x 30mm
Kuoren materiaali	Alumiiniseos, päätykansi: ABS-vahvistettu nailon.
Sähköliitännät
Liitäntöjen määrä	2 (lähetin ja vastaanotin)
Liitäntätyypit	7-napainen, M12-liitin
Ympäristötiedot
Suojausluokka	IP65
Valon häiriönkestävyys	10000 luksia (tulokulma suurempi tai yhtä suuri kuin 5 astetta)
Kestää ympäristön valoa	Hehkulamppu: Valon voimakkuus vastaanottavalla pinnalla on 3000 luksia; auringonvalo: Valon voimakkuus vastaanottavalla pinnalla on 10000 luksia.
Ympäristön lämpötila	Työpaja: -10 - 40 astetta (mutta ei pakkasta), varastointi: -25 - 55 astetta
Ympäristön kosteus	Työpaja: 35 - 85% RH, varastointi: 35 - 95% RH
Pakkaus	Normaali teollisuusympäristö
Sallittu kaapelin pituus	100m

Mallin kuvaus

Esimerkkimalli:CCT 08-40-280 2AA-5m Häiriönesto-turvavaloverho CCT: 8 sädettä, 40 mm:n optisten akselien etäisyys, 280 mm:n havaitsemiskorkeus, kaksi normaalisti suljettua NPN-lähtöä, 3 m läpi{5}}säde, 5 m kaapeli.
CCT	08-	40-	280	2	A	A	-5m

Tuotesarja	Palkkien lukumäärä	Optinen akseliväli	Suojauskorkeus	Tulostusmäärä	Tulostusmenetelmä	Tunteva etäisyys	Datakaapelin pituus
CCT	04 06 08 ... 32	10: 10 mm 14: 14mm 20: 20 mm 25: 25 mm 30: 30 mm 40: 40 mm 80:80 mm 200: 200mm	Tehokas tuotteen korkeus: Korkeus=(palkkien lukumäärä - 1) * Väli	2:Kaksi ulostulosarjaa	A: NPN NC B: PNP NC C: NPN EI D: PNP EI	A: 0.03-3M B: 0.03-6M	Vakiokokoonpano: 3 metriä (ei määritelty) 4m: 4 metriä 5m: 5 metriä ... 30m: 30 metriä

Tehdaskokoonpano

Ohjain valinnainen

Malli	Nimi	Tekniset tiedot	Lähtö	Kuvaus	Kuva	Kytkentäkaavio
LCBP1	Valoverhon ohjain	AC 110-220V	1NC+1EI	Sopii kevyille verhoille (7 ydintä - PNP).		Kytkentäkaavio valoverholle ja LCBP1:lle
SRC106	Turvarele	DC 24V	3NC+1EI	Kaksi{0}}kanavaa, manuaalinen/automaattinen nollaus valittavissa (7 ydintä - PNP).		Kytkentäkaavio valoverholle ja SRC106:lle

Lisävarusteet Tekniset tiedot

Nimi	Kuva	Mitat	Sovellus
T-tyyppinen ruuvi
T-tyyppinen ruuvi	CA02/Vakiokokoonpano		Sivuura-asennusmenetelmään
Oikea{0}}kulmasulku
Oikea{0}}kulmasulku	CA04/Vakiokokoonpano		CCT-päätyasennusmenetelmälle
Kupera mutteri
Kupera mutteri	CA03/Valinnainen		Sivuura-asennusmenetelmään
Ruostumattomasta teräksestä valmistettu putken tuki
Ruostumattomasta teräksestä valmistettu putken tuki	CA01/Valinnainen		Putkimainen asennustapa
